| 加工定制：否 | 品牌：Siemens/西门子 | 型号：SFA21.../SFA71... |
| 驱动能源：电动执行器 | 产品用途：用于区域阀开/关控制的电动执行器，内螺纹或焊接连接，末端设备、采暖及区域制冷的开/关控制。 | 定位力：200N |
| 定位信号：开关 | 行程：2.5mm |

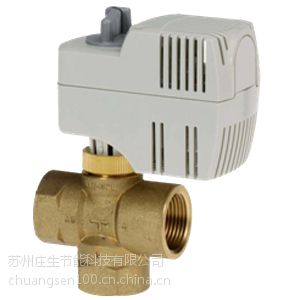

西门子[SIEMENS]电动阀门执行器SFA21/18、SFA71/18
电动阀门执行器SFA21/18、SFA71/18
用于区域阀 VVI46...、VXI46...、VVS46... 和 VXS46...
-SFA21/18工作电压 AC 230 V，两位控制信号
-SFA71/18工作电压 AC 24 V，两位控制信号
-驱动力 200 N
-弹簧复位
-手动调节
-通过藕接螺母直接安装（无需工具）
-配置 1.8 m 长的连接电线
-辅助开关，型号 ASC2.1/18（可选）
用途：
SFA21/18和 SFA71/18 执行器与阀门 V?I46?和 V?S46?配套使用，主要用于暖通
空调系统的低温热水和冷却水控制。
型号概览：
型 号 | 工作电压 [V] | 运行时间 [秒] | 定位信号 | 电线长度 [m] |
SFA21/18 | AC 230V | 10 | 两位 | 1.8 |
SFA71/18 | AC 24V |
附件：
型 号 | 描 述 | 开关点 | 开关容量 | 电线长度[m] |
ASC2.1/18 | 辅助开关 | 大约50%行程 | AC 250V/3(2)A | 1.8m |
技术设计/机械设计：
电动执行器需要开／关型控制器（温控器）来控制阀门。如果介质温度偏离设定值，则
控制器输出信号会驱动执行器打开阀门。 介质温度达到设定值时，控制信号切断，阀
门再次关闭。
阀门通过执行器以电动方式打开，通过弹簧力关闭。
该设备中集成了一个同步电机、一个齿轮机构和一个复位弹簧。
电机具有过载保护和防锁死功能，所以可以长期连续操作。行程通过机械方式进行
限制。相反，在关闭方向上，齿轮设计了一定的超限余量。这样可以保护齿轮机构免受
机械冲击 延长服务寿命。
执行器标准供货带有 1.8 m 长的电线连接。
工程注意事项：
电气连接：
-执行器只能在交流电压下工作（SFA21/18 工作电压为 AC 230 V、SFA71/18 工作电压为 AC 24 V）。
-出于安全和防护性的考虑，执行器的接线应通过电缆接头。
-断相和脉宽调制信号不适用。
-推荐开/关次数：每年供热和供冷天数约为 200 天，每天开关约 50 次
安装说明：
包装内均随附安装说明 74 319 0407 0。应预先在阀门 V?46?安装 AL50 支承环。
警告：禁止用绝热材料包裹执行器。
调试注意事项：
-检查布线。
-如已安装，请检查执行器和辅助开关的功能。
手动调节：通过执行器上的手柄可以手动开启阀门。阀门打开约 90% 时，手柄锁定。继续进行电动操作时，机械锁定装置将自动解除。
维护：
执行器无需维护。
警告：不能对执行器进行维修。出现故障时，无需卸掉阀门即可更换执行器。在此过程中，必须关闭电源。
